Product beschrijving

De BMSY Orbit hydraulische motor is een cycloïdale hydraulische motor met olieverdeling aan de kopse kant.

Het verplaatsingsbereik is van 80cc/r tot 630cc/r voor selectie. Het kan voldoen aan de vereisten van verschillende apparatuursnelheden en koppels.

De kenmerken van de BMSY Orbit hydraulische motor zijn als volgt:

1. Roltype statorrotorpaarstructuur, rotor cycloïde contourmodificatietechnologie, met lage startdruk en hoge efficiëntie.

2. Jarenlange ervaring in verwerking en productie stelt ons in staat om een structuur met vijf delen en een geavanceerde vorm voor oliedistributie te hanteren.

3. Ontwerp van meervoudige sleutelkoppeling extractie en uitgaande as en productietechnologie. Betrouwbaarheid en drukdragend.

4. De uitgaande as van de motor wordt ondersteund door geïmporteerde, zware kegelrollagers. Deze zijn bestand tegen axiale en radiale belastingen, waardoor de motor duurzamer is.

Deze serie motoren omvat:

Standaard motor aansluitvorm/Wiel aansluitvorm/Structureel ontwerp zoals aansluitvorm van lagerloze motor.

Dankzij de verschillende verbindingsvormen kan het overeenkomstige producten in China, Europa en Amerika vervangen. Bovendien hebben klanten een ruimere keuze bij het selecteren van producten.

Voorzorgsmaatregelen bij gebruik zijn als volgt:

1. Een gelijktijdig maximaal koppel en maximale snelheid worden NIET aanbevolen.

2. De maximale olie-inlaatdruk bedraagt 310 bar (piekdruk). Overschrijd de nominale druk niet.

3. De maximale olieretourdruk bedraagt 310 bar (piekdruk). Overschrijd de nominale druk niet.

4. De aanbevolen maximale systeembedrijfstemperatuur is 82 graden [180 graden F].

Voordelen van het aansluiten van de buitenste lekolieleiding van de behuizing:

1. Door de motorbehuizing door te spoelen, kunt u de vervuiling onder controle houden.

2. De olie die uit het koelsysteem komt, voert warmte af van de motor, waardoor de levensduur van de motor wordt verlengd.

De BMSY-motor is ontworpen om consistente prestaties te leveren, zelfs onder veeleisende werkomstandigheden. Met zijn hoge koppeloutput en lage snelheidsprestaties is deze motor perfect voor toepassingen zoals transportbanden, lieren en andere zware machines.

Naast zijn prestatievermogen is de BMSY-motor ook ongelooflijk eenvoudig te installeren en onderhouden. Dit maakt het een topkeuze voor degenen die tijd en geld willen besparen en toch de klus goed willen klaren.

Specificatiegegevens

Weergave cm³/r		80	100	125	160	195	245	305	395	490	630
Stroom (LPM-nummer)	Doorlopend	75	75	75	75	75	75	75	75	75	75
Stroom (LPM-nummer)	Met tussenpozen	75	95	95	115	115	115	115	115	115	115
Snelheid (toerental)	Doorlopend	799	742	576	477	385	308	246	191	153	112
Snelheid (toerental)	Met tussenpozen	908	924	720	713	577	462	365	265	23	168
Druk (bar)	Doorlopend	170	170	170	170	170	170	140	140	130	130
Druk (bar)	Met tussenpozen	275	275	275	275	275	240	205	170	150	150
Koppel (N.m)	Doorlopend	195	245	315	380	455	555	560	700	838	1063
Koppel (N.m)	Met tussenpozen	305	395	550	530	625	765	805	890	956	1228

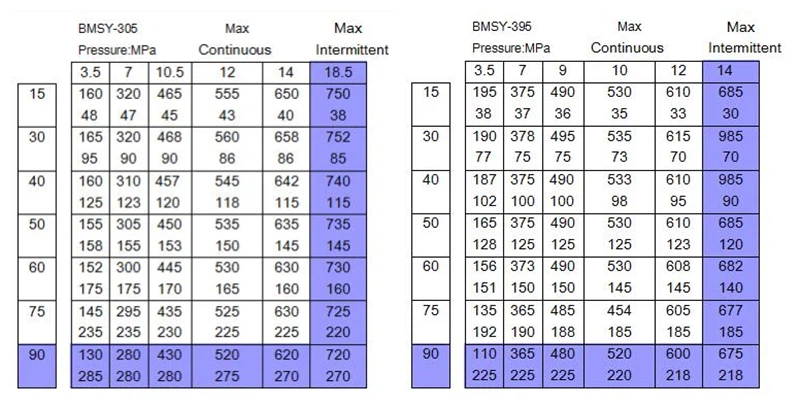

Prestatie data

Dimensies

Afmetingen van de schacht

Afmetingen van de oliepoort

Bestelgegevens (GB-standaard: Selecteer Stroomdiagram)

Code

Weergave (CC/r)

Flens

Uitgangsas

Poort (A/B) en afvoerpoort (T) Afvoerpoort van de behuizing

Rotatie

Richting

Verf

BMSY-nummer

2-φ13.5 Twee gaten diamant flens pilootφ82.5x6.3

Cilindrische as φ25 Parallelle spie A8X7X28

G1/2" G1/4 2-M10 Plaatverbinding

Standaard

Geen verf

100

Viergats diagonaal vierkante flens105X105 pilootφ82.5x6.3

Cilindrische as φ32 Parallelle spie A10X8X45

M22X1.5 M14X1.5 2-M10 Plaatverbinding

Blauw

125

4-φ13.5 Twee gaten diamant flens pilootφ82.5x6.3

Cilindrische schacht φ25.4 Parallelle spie A6.35X6.35X32

7/8-14unf O-ring 7/16-20unf 2-M10Plaatverbinding

160

4-φ13 Viergats vierkante flenspilootφ100

Gesplinede 6D-30X26X6 asverlenging 48

NPTF1/2 7/16-20unf 2-M10Plaatverbinding

195

Zes gaten diamant flens pilootφ82.5x2.8

Cilindrische asφ31.75,Parallelle spie A7.96X7.96X31.75

M22X1.5 M14X1.5 3-M10Plaatverbinding

Evolvente spline DP12/24Z=14, centraal gat M8

G1/2" G1/4 3-M10Plaatverbinding

245

4-φ11.5 Kleine vierkante flenspilootφ82.5x6.3

Gesplined:SAE-6B 6D-25.3X21.3X6.2

7/8-14UNF 7/16-20UNF 3-M10Plaatverbinding

Tegenovergestelde

Zwart

305

Wielmotorflens,4-φ13.5, pilootφ82.5x6.3

Evolvente spline DP12/24Z=14, centraal gat M8

2-φ13Poort M14X1.5 3-M10Plaatverbinding

395

2-φ11 Twee gaten diamant flens pilootφ82.5x6.3

Cilindrische as φ30 Parallelle spie A10X8X45

{{0}}φ13Poort 0.4375-20UNF 3-M10Plaatverbinding

Zilver grijs

490

2-φ14.3 Twee gaten diamant flens pilootφ101.6x6.3

A10

Gesplinede 6D-30X26X6 Asverlenging57

P10

G1/2" G1/4

A11

Gesplinede 6D-30X26X8 Asverlenging48

P11

M22X1.5 M14X1.5

F10

Motor zonder lager 4-φ14.3 Ronde flens, pilootφ100x6

A12

Kegelvormige asφ35,Kegel1:10,Parallelle sleutel B6X6X20

P12

7/8-14onf O-ring 7/16-20onf

F11

Motor zonder lager 4-φ13.5 Vierkante flens, pilootφ101.6x6.3

A13

φ31.75Kegelas,Kegel1:8,Moer: M24X1.5

P13

4-G1/2Achterste oliepoort G1/4' ' 2-M10Plaatverbinding

A14

Gesplinede 6D-32X26X6 Asverlenging 56

P14

4-M22X1.5 M14x1.5 2-M10Plaatverbinding

A15

Evolvente spline DP16/32,z=13,a=30 graden

P15

4-7/8-14unf 7/16-20unf 2-M10Plaatverbinding

A16

Gespleten

6D-34.85X28.14X8.64

P16

2-17/16-12un Zij-oliepunt 2-7/8-14unf Achterste oliepoort

A17

Motoras zonder lagers, 12/24, Z=12, a=30 graden

Let op: Wanneer de tabel wordt gebruikt, vul dan de code van de linkerrijen in het streepjesgebied in en geef ons de code-informatie die bestaat uit constructie, verplaatsing, montageflens, uitgaande as en poorten. Als de specificatie niet in de tabel staat of als u specifieke vereisten hebt, neem dan contact met ons op (WhatsApp+8615106778662).

FAQ

V: Wat is de leverdatum nadat een bestelling is geplaatst?

A: Het hangt ervan af of de producten die u koopt op voorraad zijn. Als we voorraad hebben, kunnen we verzending binnen 2 tot 3 dagen regelen. Als dat niet zo is, wordt de levertijd bepaald door de productietijd van de fabriek.

V: Als de producten niet aan de eisen voldoen, hoe kan ik dit probleem oplossen?

A: Als de producten niet overeenkomen met de monsters van de klant of als er kwaliteitsproblemen zijn, is ons bedrijf hiervoor verantwoordelijk.

V: Hoe bereken ik het koppel?

A: De rekenformule is als volgt:
Koppel (Nm) {{0}} Cilinderinhoud (cc/omw) x Werkdruk (MPa) x 0,16 (Factor)
Volgens de functionele stelling: Vm (ml per radiaal) × w (radiaal per seconde) × p (MPa, drukverschil) × (totale efficiëntie van de hydraulische motor) {{0}} w (radiaal per seconde) × T (Nm); dus T =Vm×P×η; waarbij de milliliter per radiaal van Vm wordt omgezet in milliliter per omwenteling en moet worden gedeeld door 2π, wat wordt vermenigvuldigd met 0,16.
De verplaatsing is te zien op het productlabel. De werkdruk is afhankelijk van de drukmeter bij de ingang van de orbit-hydraulische motor. Als u deze twee waarden kent, kunt u het uitgangskoppel van de orbit-hydraulische motor op dit moment berekenen.

V: Wat voor soort motorcircuit is er?

A: Het hydraulische motorcircuit heeft een serie- en parallelschakeling.
